Sala Zahora Magestic, Un sistema audiovisual para un espacio vivo y cambiante
Instalación integral de audio, vídeo e iluminación en una sala de eventos diseñada para adaptarse a distintos usos: conciertos, eventos, sesiones y funcionamiento continuo con público.
Diseño previo de la sala

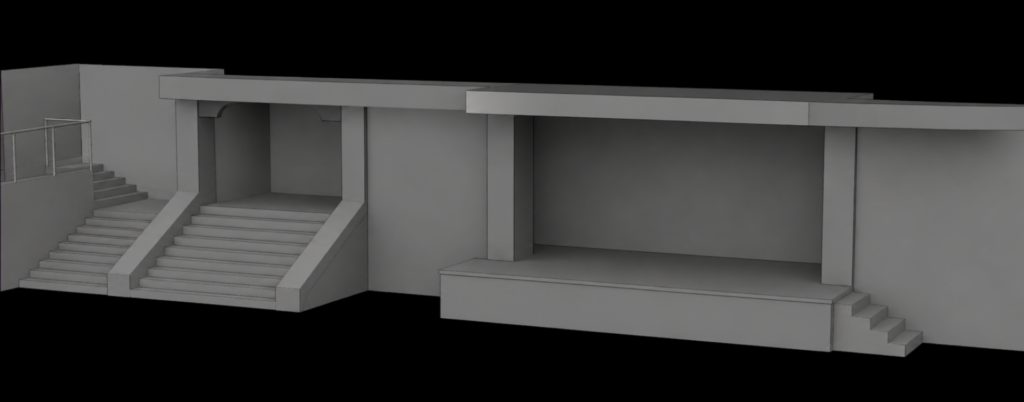

Antes de ejecutar la instalación, se proyectó el espacio.
Se planteó la distribución de los elementos audiovisuales teniendo en cuenta el uso real de la sala: eventos en directo, sesiones, configuraciones variables y ocupación completa.

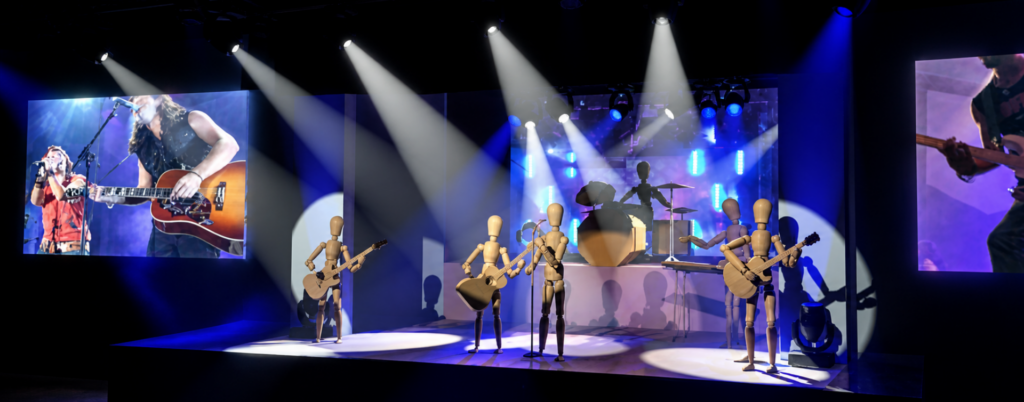

Se usaron Herramientas de diseño como Autocad o Wysywig para hacer las simulaciones previas
No se trataba solo de colocar equipos, sino de diseñar cómo iba a funcionar todo en conjunto.
Un espacio pensado para funcionar con público

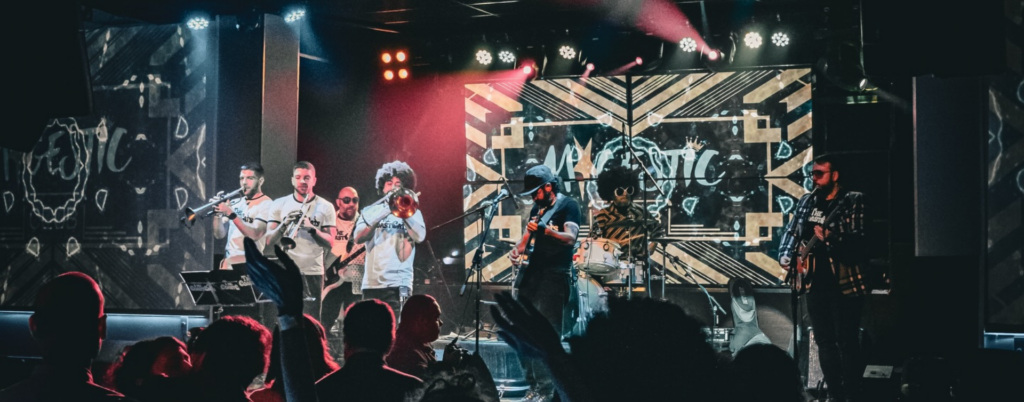

La sala debía responder en condiciones reales de uso: conciertos, eventos, presentaciones, restauración sesiones de DJ y sobre todo un funcionamiento continuado.
Esto implica trabajar con niveles altos de presión sonora, cambios de iluminación constantes y necesidad de control desde FOH en todo momento.
El sistema se planteó desde el principio como lo que es, una sala multiespacio

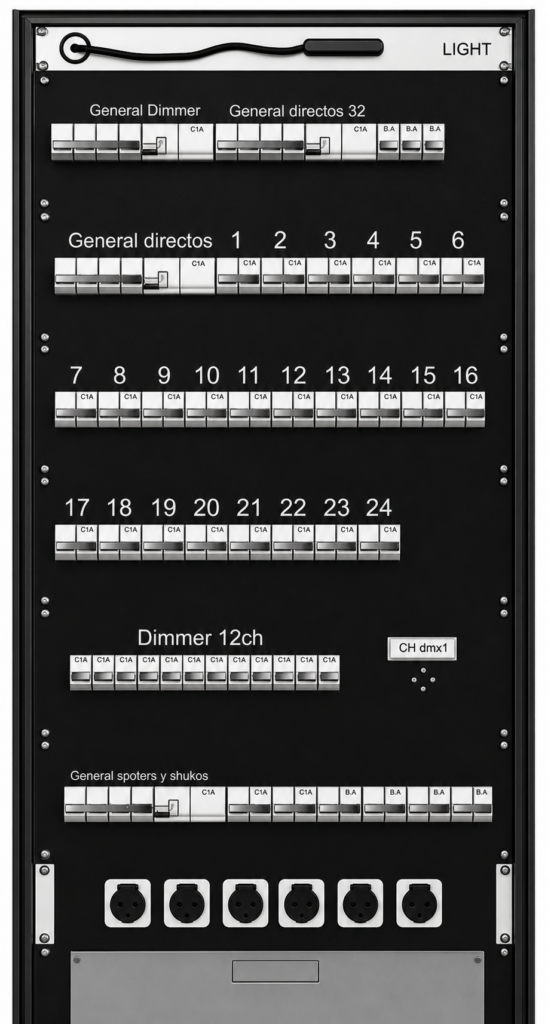

Infraestructura eléctrica y control ante todo
Se diseñó e implementó una red completa de distribución eléctrica e iluminación pensada para trabajar en entorno real, con flexibilidad total y tiempos de montaje reducidos:

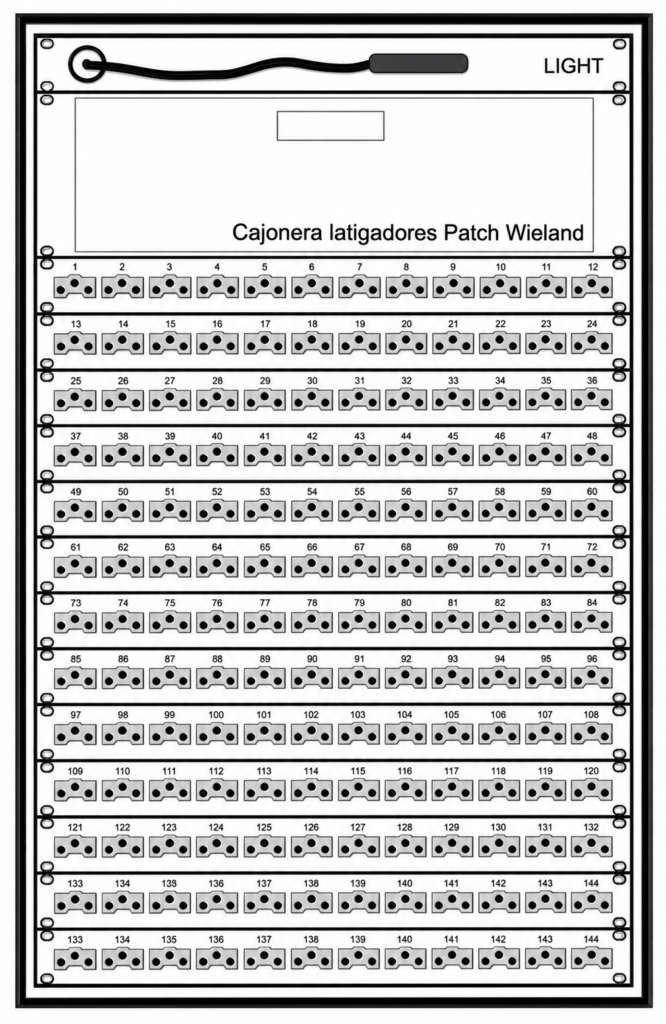

- Sistema de patch Wieland para distribución rápida y segura
- 72 circuitos electrificados distribuidos estratégicamente por toda la sala
- Sistema de dimmers de 48 canales para control de cargas reguladas
- 24 circuitos directos dobles para equipos que requieren alimentación sin regulación
- Red DMX extendida por toda la estructura técnica
- Splitters y líneas dedicadas hasta control FOH
Esta configuración permite reconfigurar la sala de forma rápida y ordenada, sin necesidad de modificar la instalación ni realizar tendidos complejos en cada evento.

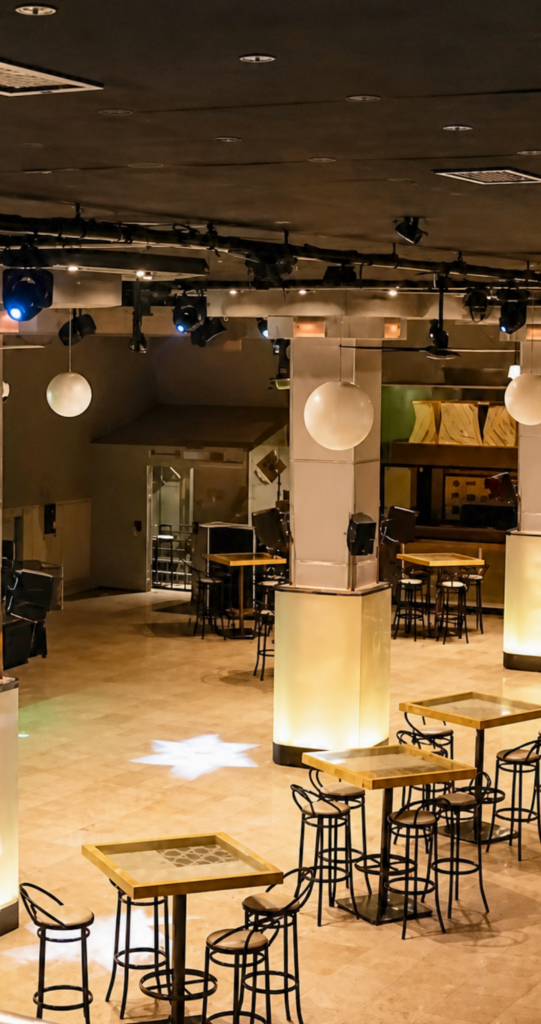

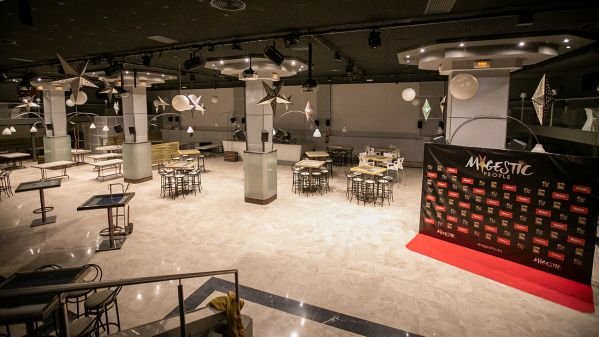

La instalación se apoya en una estructura técnica perimetral realizada en tubo de 50 mm, que recorre toda la sala y además la divide en tres zonas funcionales.
Esta estructura permite posicionar proyectores de iluminación prácticamente en cualquier punto, adaptando el espacio a cada tipo de evento: conciertos, corporativos, espectáculos o formatos híbridos.
Además, toda la estructura cuenta con electrificación preinstalada, lo que reduce al mínimo la tirada de cableado en montaje, mejora la seguridad y agiliza significativamente los tiempos de preparación.
El control de iliminación puede hacerse de manera simultanea tanto desde la sala de control como desde la posición FOH

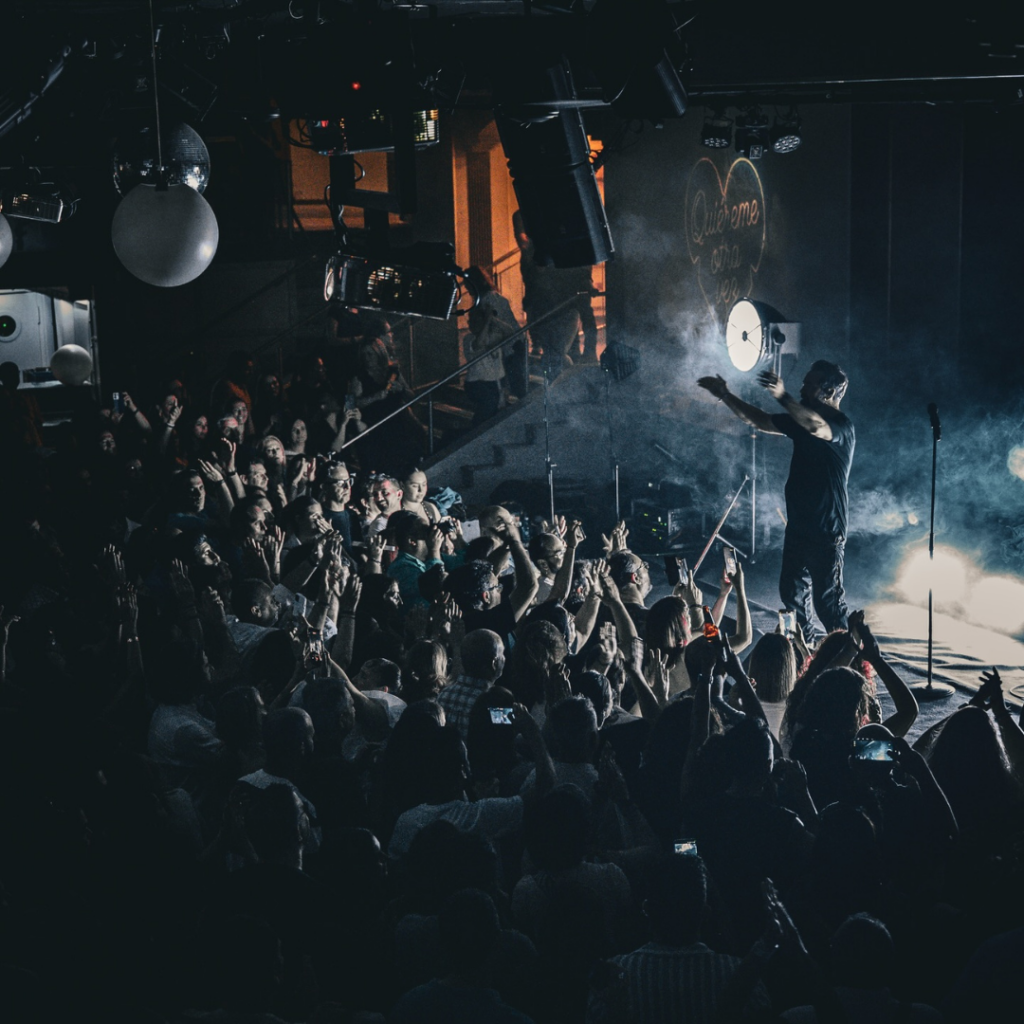

Iluminación preparada para espectáculo

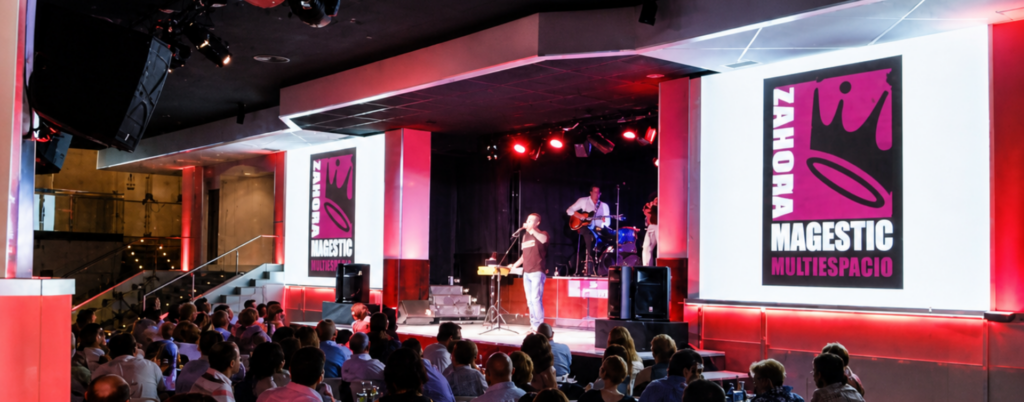

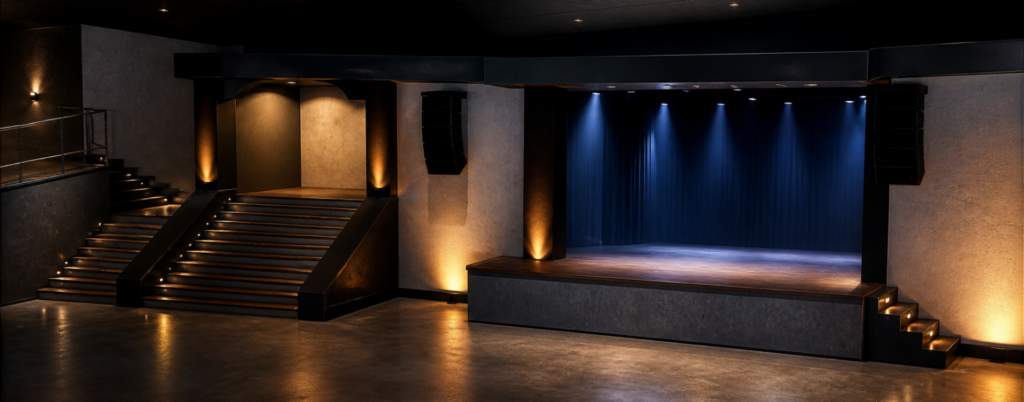

La zona de escenario se diseñó con una estructura técnica completa que permite trabajar con múltiples configuraciones de iluminación sin limitaciones físicas.
Se dispone de puente delantero, puente trasero y estructuras laterales
Esto permite cubrir escenario desde diferentes ángulos y adaptar el montaje a cada tipo de show
El sistema de iluminación instalado combina iluminación escénica y ambiental:
- 16 proyectores PAR LED RGBWA
- 24 cabezas móviles
- 200 metros de tiras LED RGB para iluminación decorativa horizontal
- 28 bañadores RGB para iluminación vertical en columnas y elementos arquitectónicos
- Sistema de control mediante Chamsys MagicQ
Esta configuración permite trabajar tanto en iluminación de espectáculo como en ambientación del espacio, transformando completamente la sala según el tipo de evento: directo, corporativo, sesión DJ o formato híbrido.

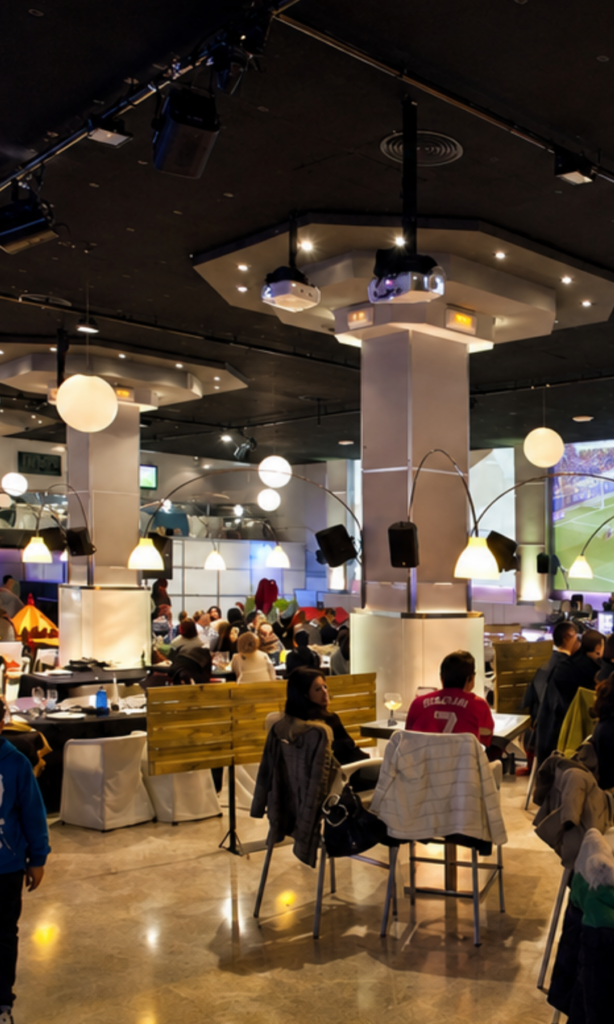

Sistema de sonido distribuido y controlado
El sistema de audio se diseñó para cubrir toda la sala de forma uniforme, independientemente de la posición del público.
Configuración:
- PA principal con cajas de 15” + motor
- Subgraves de 18”
- Sistema de refuerzo con 24 cajas satélite distribuidas
- Refuerzo trasero (rearfill)
Todo el sistema está controlado mediante procesado digital, ajustando frecuencia y delay en cada zona.
El objetivo no era sonar fuerte, sino sonar bien en toda la sala.
Control y conectividad preparados para crecer
La sala dispone de infraestructura de control completa:

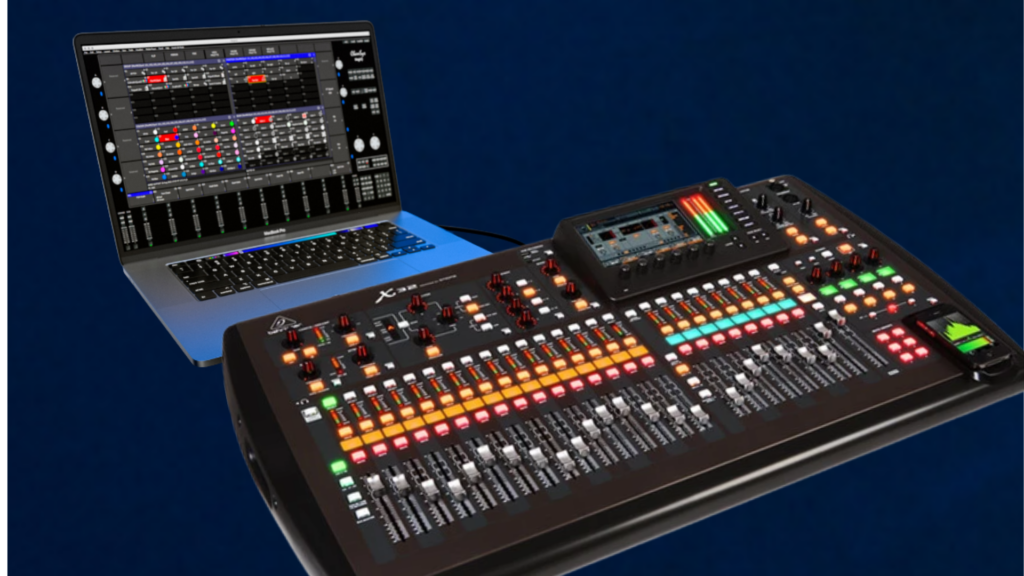

- Mesa digital Behringer X32
- Manguera analógica 26ch + 8 retornos
- 6 líneas CAT6 entre FOH y escenario
Esto permite ampliar el sistema fácilmente o integrar nuevas soluciones según el tipo de evento.
Además, se dejó preparada la instalación para futuros sistemas de mayor escala

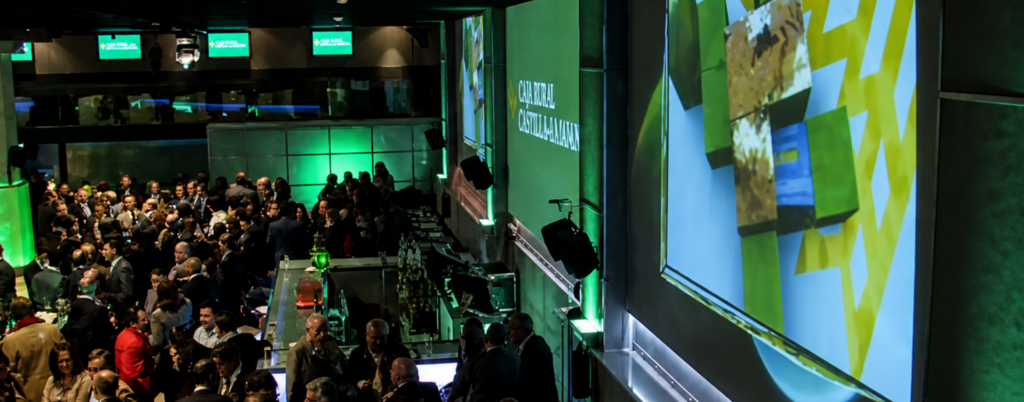

Sistema de vídeo distribuido y controlado

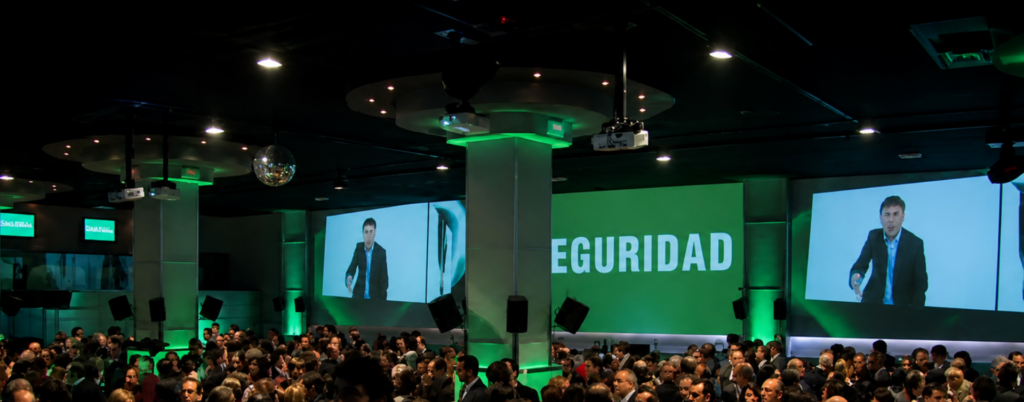

La sala cuenta con una infraestructura de vídeo diseñada para cubrir todo el espacio y adaptarse a distintos formatos de evento sin necesidad de reconfigurar la instalación.
El sistema se basa en una red de distribución matricial que permite enviar cualquier señal a cualquier punto de la sala de forma flexible y controlada.

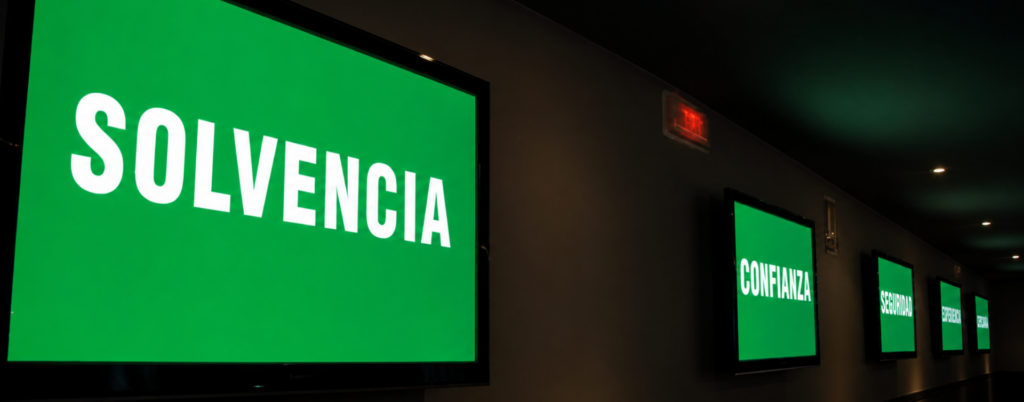

- 12 monitores de 40” distribuidos en palcos y barras
- 5 proyectores de vídeo con pantallas de 4×3 m
- Videowall central como trasera de escenario
- Sistema matricial de vídeo 8×8 para gestión de señales
La instalación se planteó para trabajar en entorno real:
- Posibilidad de mostrar contenidos distintos según zona
- Integración con eventos en directo
- Adaptación a distintos usos: conciertos, sesiones, eventos privados
- Control centralizado desde FOH
Esto permite transformar completamente la sala sin necesidad de modificar el sistema en cada evento
Resultado
Un sistema de vídeo que no depende del evento…
sino que se adapta a él.
Una sala, múltiples configuraciones

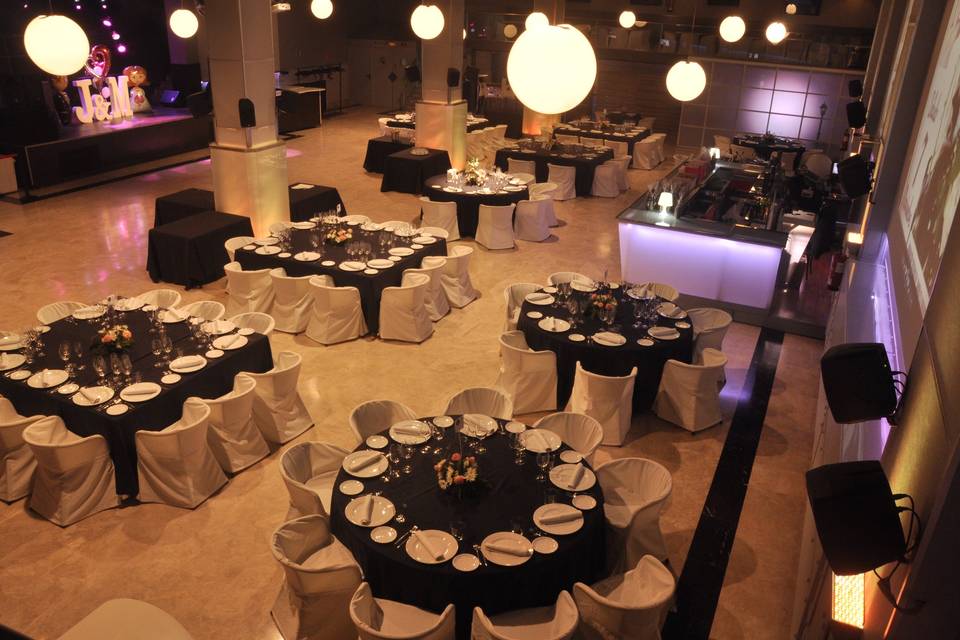

El mismo espacio puede adaptarse a distintos usos:
- Conciertos en directo
- Eventos privados
- Presentaciones
- Sesiones y ambientación
La instalación permite cambiar la configuración sin perder control ni calidad en el sistema.
Un sistema preparado para disfrutarlo
En una instalación de este tipo, lo importante no es solo que todo funcione el día que se monta, sino que lo haga todos los días, con usos distintos y condiciones cambiantes.
Porque en estos espacios no hay un único escenario: cada evento es diferente, cada configuración cambia y el sistema tiene que responder siempre con la misma fiabilidad
Lo verdaderamente valioso va más allá de que todo funcione, es que el sistema audiovisual deje de ser un elemento técnico y pase a formar parte de la experiencia. Ahí es donde se marca la diferencia, cuando el sonido, la iluminación y el vídeo trabajan juntos para convertir un evento en algo difícil de olvidar.
Si estás planteando un proyecto donde el sistema tiene que responder de verdad, cuéntamelo y vemos cómo enfocarlo.
