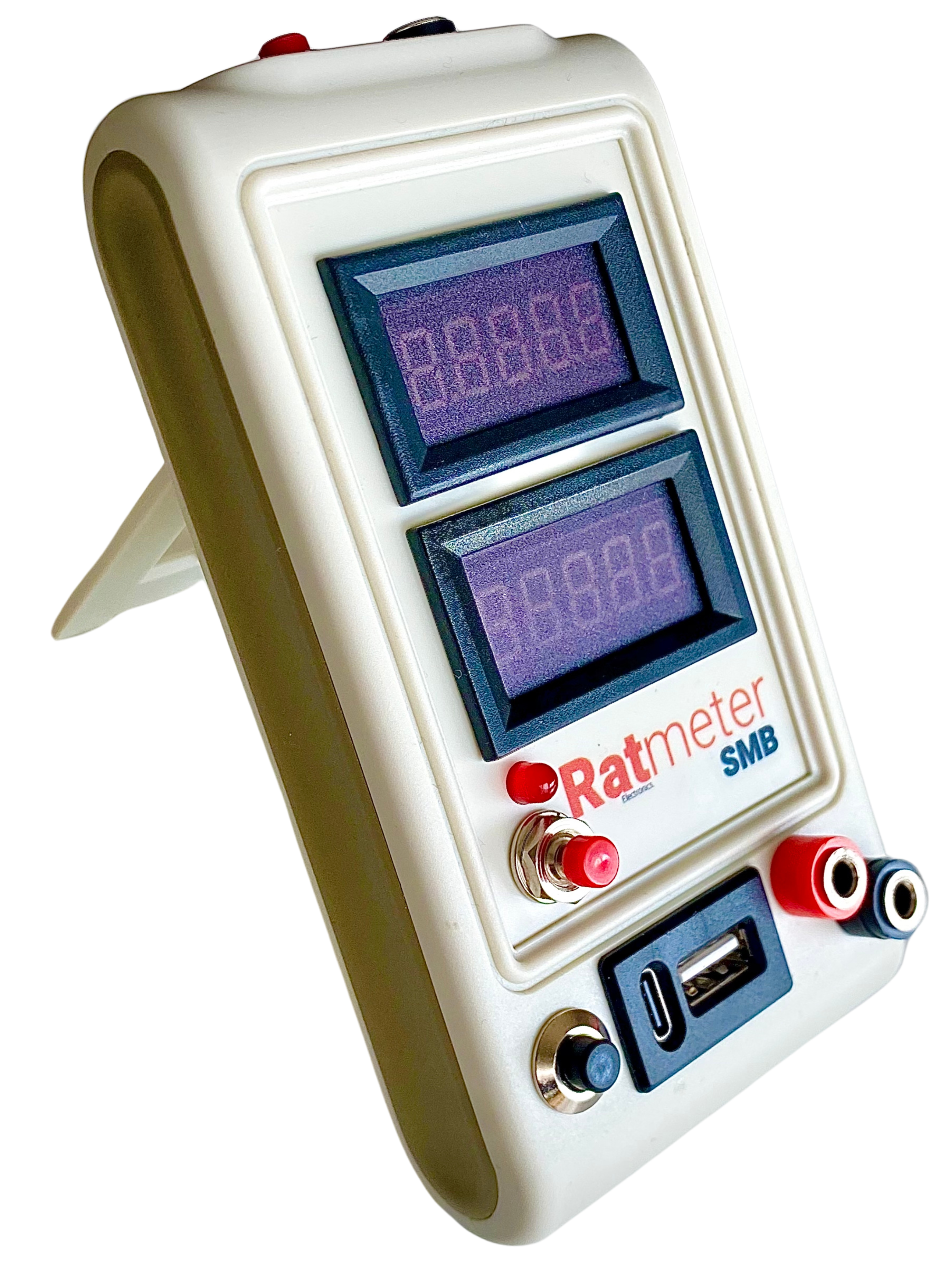

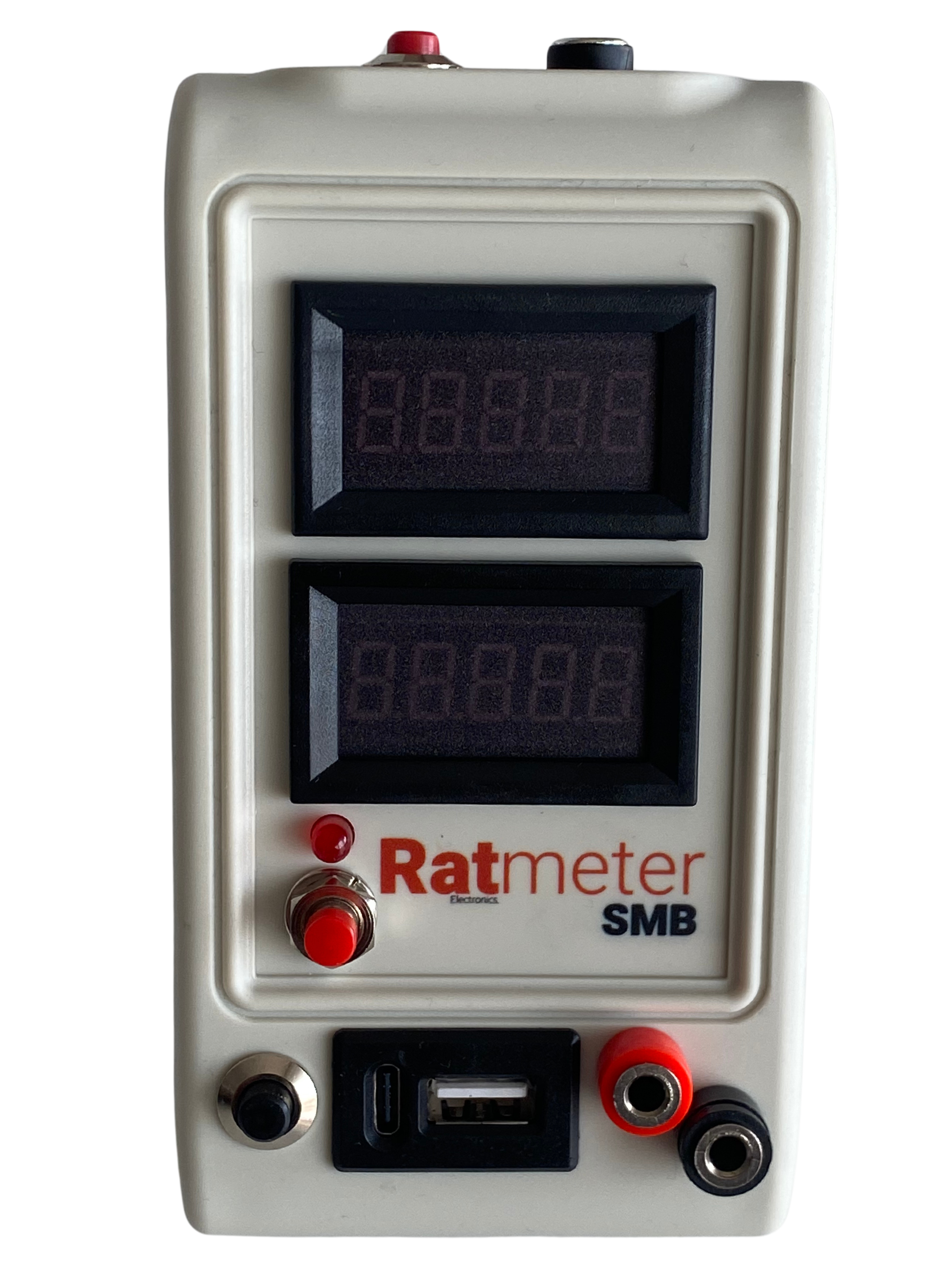

La herramienta definitiva para detectar fugas extremadamente pequeñas
Nuestra herramienta Ratmeter SMB es capaz de detectar la mas mínima fuga o el corto más flagrante en la reparación de una placa electrónica.
Diseñada para mediciones por comparación con una placa de pruebas o bien con referencias tomadas. Nuestra plataforma Ratheper muestra dichas referencias para los modelos Iphone en la actualidad pero está en continua actualización y crecimiento. Actualmente cuenta con unas 20.000 referencias.
Basada en un sistema de medición de corriente inyectada en el componente, línea o lugar de medición de nuestra PCB. Ratmeter SMB muestra la respuesta de corriente y la caída de tensión del sistema interno de limitación de corriente. Estos dos parámetros aportan una medición instantanea y complementaria.
Al registrar la ciorriente que discurre por el lugar de medición, cualquier mínima fuga es detectada fácil y rápidamente sin duda alguna para el técnico.

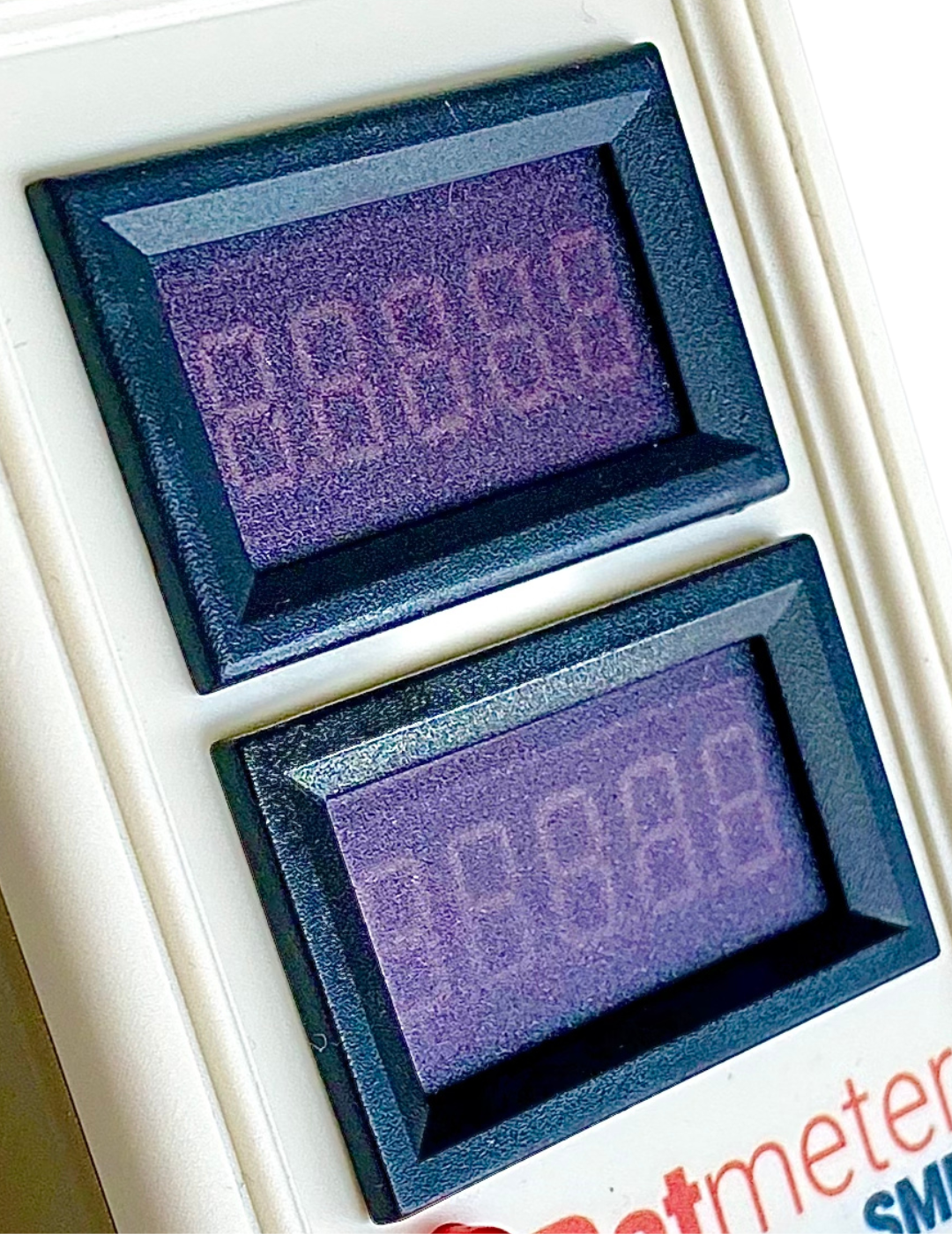

Un voltímetro y un mili amperímetro de precisión convierten nuestra medición en un dato certero y confiable.
Ambos medidores cuentan con 5 dígitos aportando una precisión realmente extraordinaria.
La comodidad de ser medidores auto rango elimina cualquier posible error de una mala selección de rango y hace que nuestra medición sea mucho más rápida y cómoda.

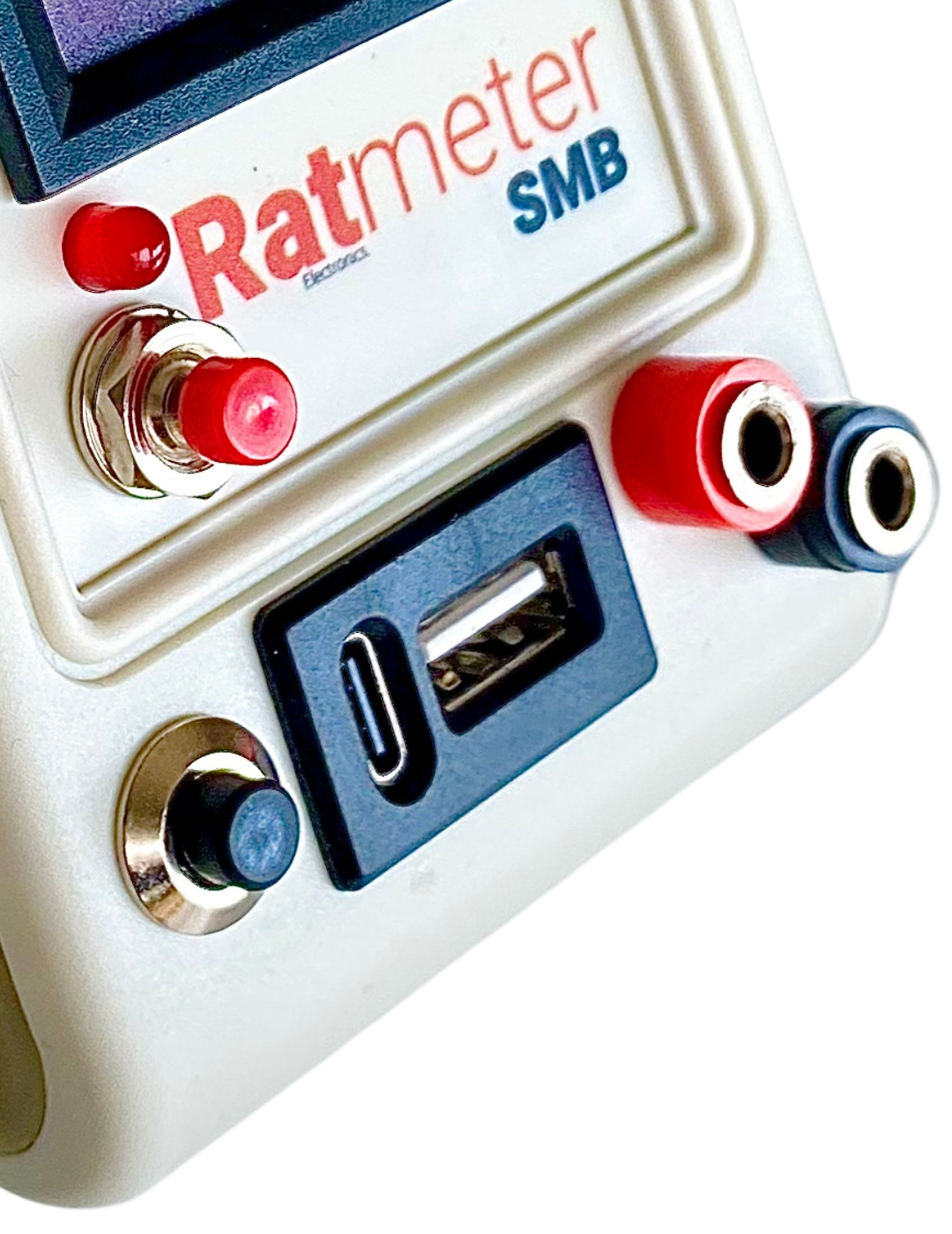

Bananas positiva y negativa de 4mm para conectar las puntas de prueba de punta muy fina entregadas con la Ratmeter SMB.
Interruptor de cortocircuito para poder realizar la descarga de la línea a medir con la misma punta de prueba. Es muy importante, a la hora de realizar una correcta medición, que descarguemos los condensadores de la línea previamente antes de tomar la lectura, de lo contrario la medición podría ofrecernos valores erroneos. Para evitar tener un trabajo extra a la hora de medir y agilizar este proceso, símplemente pulsando este interruptor conseguimos que nuestra punta de prueba positiva se convierta en nuestra punta de descarga, al mismo tiempo que posicionamosla punta para tomar una referencia, previamente habremos descargado la línea sin ningún esfuerzo extra.
Sencillos, rápidos y precisos!
Conectores USB y USB tipo C de salida integrados para agilizar la medición. Diseñado especialmente para la reparación de PCB de telefonía celular, siendo compatibles con los cables de alimentación de cualquier caja de arranque de este tipo de placas, ya sean Android o Iphone.

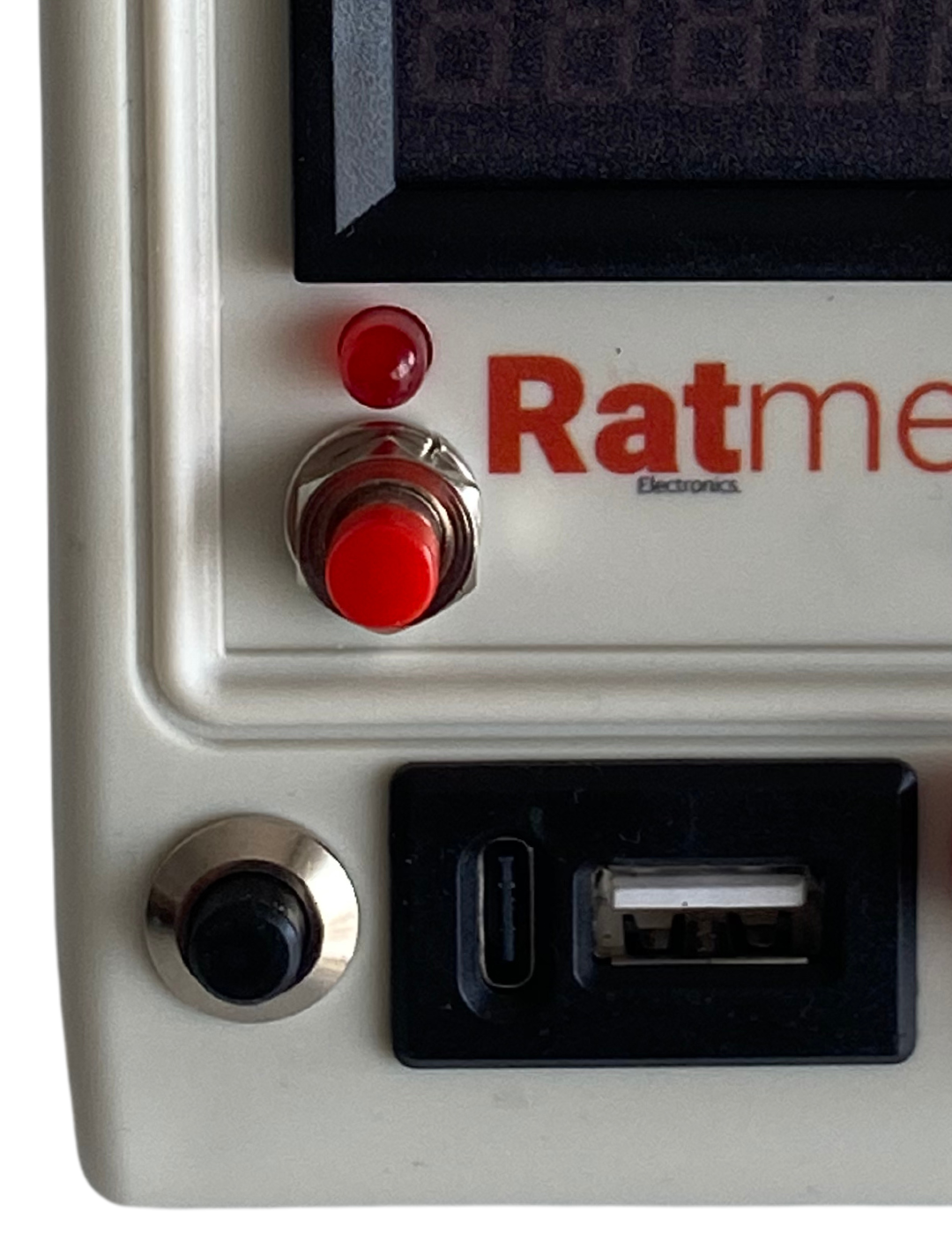

Símplemente conecta el cable de alimentación a la Ratmeter SMB y estarás conectando GND a tu PCB y cuando lo requieras, podrás alimentar las líneas principales con solo accionar el pulsador rojo, con esta acción estarás energizando la placa para estabilizar las mediciones de líneas o componentes dependientes de las líneas principales.
El LED indicador de consumo tiene un doble propósito, ser parte del sistema de limitación de la corriente de salida de Ratmeter SMB y aportarnos una indicación luminosa, a mayor consumo más se ilumina este LED.
Ratmeter SMB cuenta con un conmutador de Alta y baja impedancia, en ocasiones se hace necesario que nuestro aparato de medida no interfiera en líneas que tienen una resistencia muy alta, como por ejemplo líneas de datos, en este modo de trabajo, Ratmeter SMB no altera en absoluto el resultado de esta resistencia debido a su circuito de alta impedancia. Por el contrario, si necesitamos medir en una línea que maneja mucha corriente donde la resistencia es muy baja y queremos eliminar voltajes parásitos, basta con pulsar el conmutador al modo de baja impedancia.

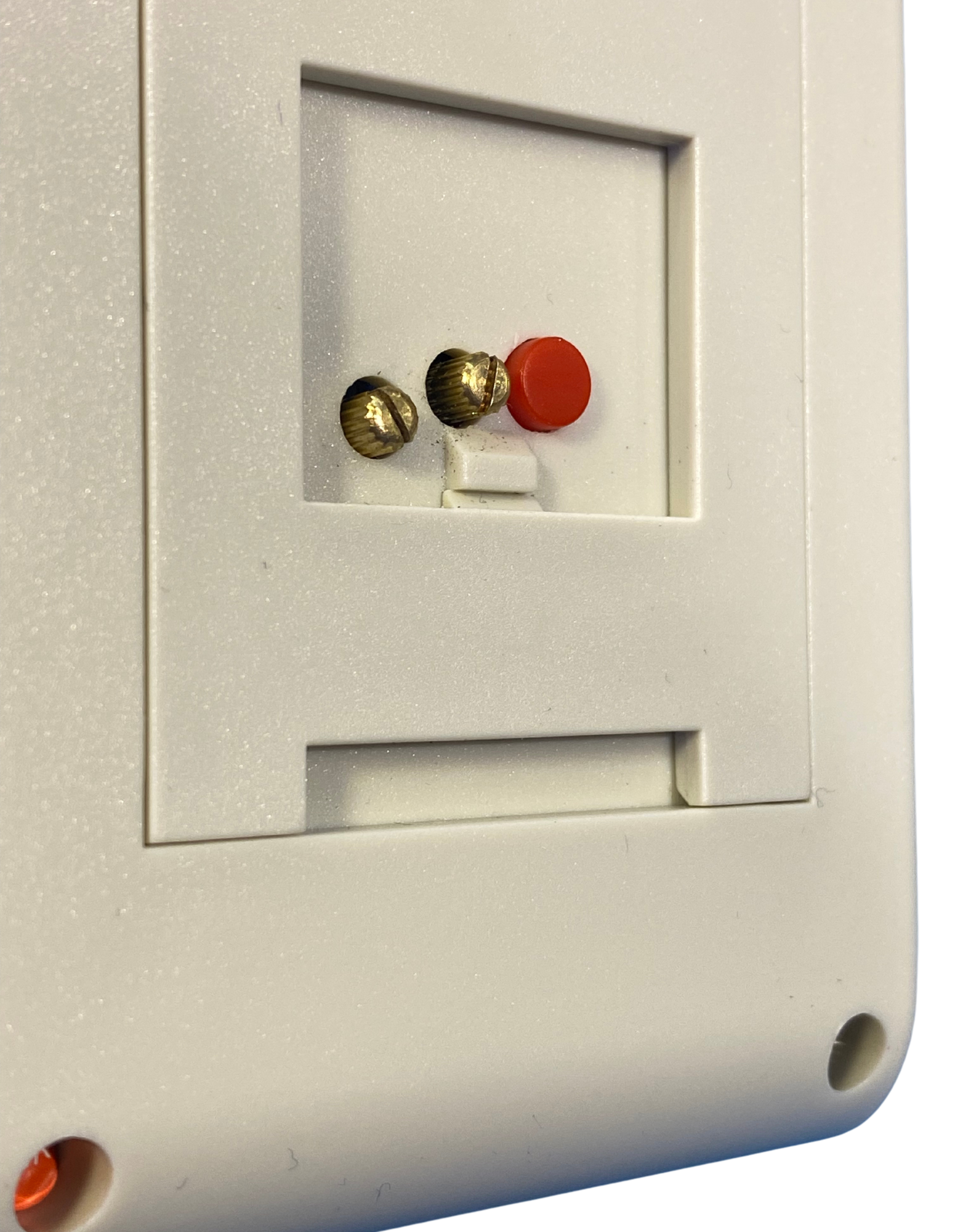

Ratmeter SMB cuenta con dos potenciómetros de precisión, el ajuste para una medición de SMB perfecta es de 4.3v y 3mA, este ajuste se realiza pulsando el interruptor negro de cortocircuito y accionando los potenciómetros hasta el valor deseado.
Nuestra plataforma Rathelper
ha utilizado Ratmeter SMB y Vdrop para tomar las mediciones de referencia, si utilizas nuestras herramientas no necesitarás invertir en placas de prueba y podrás confiar en tu trabajo de medición.
Medirás bajo nuestros mismos parámetros!
Ratmeter SMB no se ha diseñado exclusivamente para telefonía celular, podrás reparar todo tipo de electrónica y si requieres otros ajustes de voltaje y corriente puedes ajustar la Ratmeter SMB hasta un máximo de 5v y 6mA aproximadamente.
Comprar Ratmeter Vdrop
En Rat Electronics estamos encantados de crear esta herramienta para toda la comunidad.
